驅動升級為ARTDAQ的優越性

ArtDAQ（高速數字化儀開發套件為ArtScope），是北京阿爾泰科技發展有限公司采集設備的驅動程序及開發套件，輔助客戶實現從簡單到復雜的數據采集任務，高效快速的搭建測試系統。

該開發套件包括以下幾個部分，設備管理配置軟件(Device Management&Configuration Tool，DMC)、驅動文件、開發庫、開發例程、幫助文檔等。下面從各組成部分著手，介紹該開發套件的優勢。

實現DMC管理的優越性

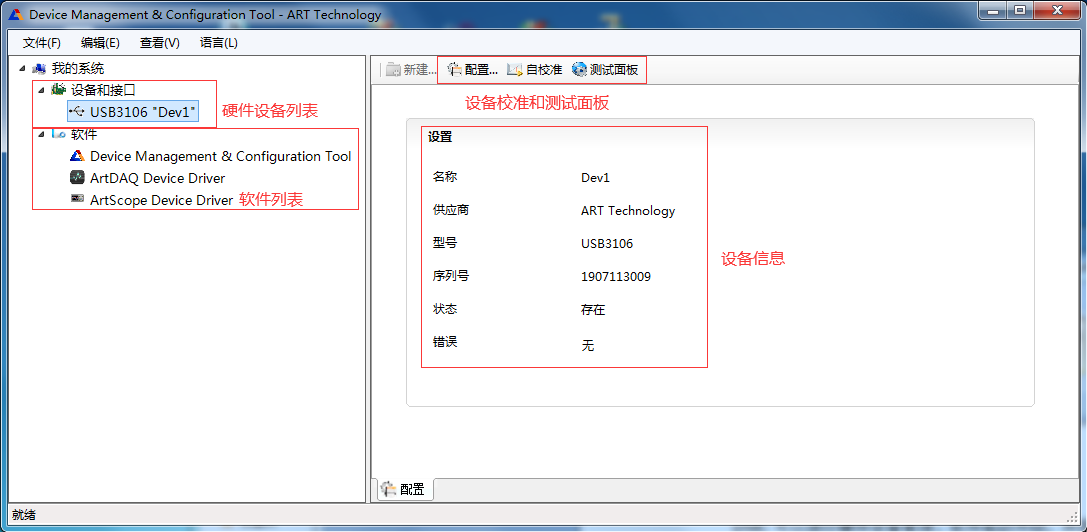

DMC可以進行硬件設備管理、軟件驅動升級，并提供了專業的測試面板，用于快速演示板卡功能。如下圖：

1. DMC管理軟件的提出，打破了一款板卡，一套驅動、一套演示軟件、一套接口代碼的局面，將阿爾泰的數據采集硬件和驅動軟件進行統一的管理，即形成系統平臺體系，便于整個數據采集系統的配置、維護和更新。

2. 在DMC中，可以實現設備識別、屬性配置、板卡自校準等功能，并且提供了專業的測試面板，用于快速演示板卡功能。

3. 板卡實現DMC管理的前提是，將所管理的數據采集設備的開發接口進行功能整合。以ARTDAQ為例，二次開發的軟件接口，按照數據采集的功能進行了區分，分為模擬輸入、模擬輸出、DIO和計數器，同一個功能使用統一的封裝結構，而不再受制于板卡的型號。這樣做非常大的好處是，阿爾泰的數據采集硬件可通過統一的編程接口來開發，保證了設備的高度互換性（比如客戶基于USB3103開發的模擬采集程序，不需要做任何修改，即可供USB3106使用）。

4. ARTDAQ中的軟件接口定義和操作符合用戶的使用習慣，相對之前的驅動接口，如對中斷和DMA數據傳輸、數據拆分、消息通知等功能進行了封裝，使得二次開發的應用層接口簡單、易用，節省了開發時間。

與LabVIEW無縫連接后的優勢

       LabVIEW 語言是NI公司面向測試測量行業開發的一種快速編程的語言。該語言使用圖形化的編程方式，可以讓測試測量開發人員，快速的搭建測試系統。

ArtDAQ為LabVIEW平臺提供了圖形化的編程接口，并且支持在LabVIEW RT環境下使用。若您有NI-DAQ的使用和開發經驗，保證能快速上手阿爾泰板卡的二次開發工作，并且選擇到性價比更高的測試測量產品；若沒有數據采集的開發經驗，精簡的開發流程、豐富的開發范例和詳盡的幫助文檔，能幫助您縮短開發時間。

1. 圖形化的API

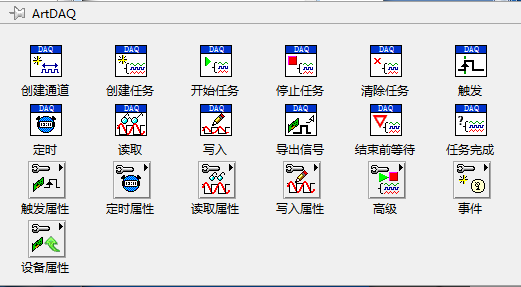

ArtDAQ 開發套件提供內嵌到LabVIEW函數選板的API接口，如下圖所示，從函數的圖標，即能了解部分函數的功能，相較于直接用庫節點調用DLL的編程方式，更符合圖形化的編程理念，編程更為方便；

2. Help鏈接

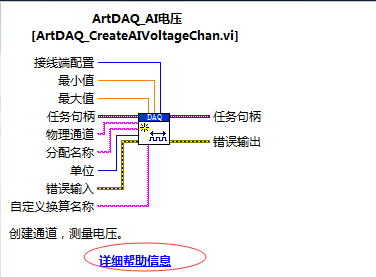

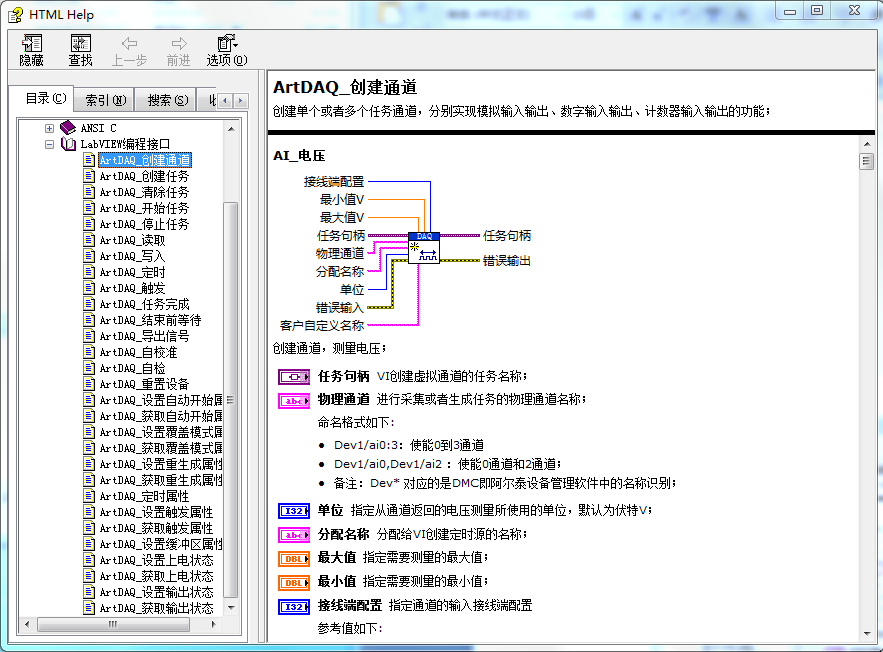

        每個函數，能實時顯示幫助信息，點擊詳細幫助，可以鏈接到內嵌到LabVIEW幫助路徑下的幫助文件中，方便客戶理解使用；

3. 簡單清晰的開發流程

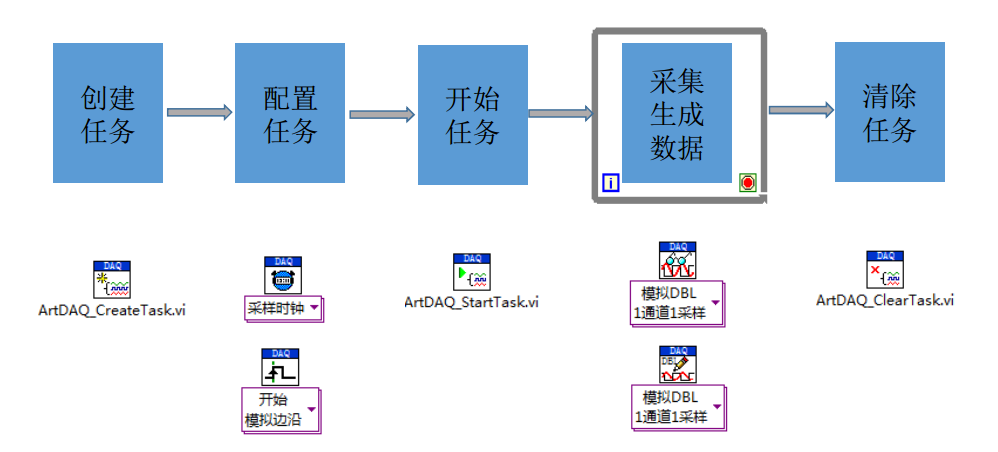

      下圖列舉采集或輸出功能的開發流程，整個過程只需要幾個函數就可以完成，流程設計符合主流測試測量產品的操作習慣。

4. LabVIEW現有工具包的使用

       如果客戶已經安裝LabVIEW開發環境由于ArtDAQ與LabVIEW無縫連接的開發支持，LabVIEW中現有的工具包，則可應用到二次開發的過程中。如要對采集數據進行保存可使用文件IO函數，頻譜分析可使用到信號處理函數，省掉了算法等代碼研究和編寫的時間，提高了編程效率。

(備注：本公司只提供基于LabVIEW二次開發的ArtDAQ工具包，但并不提供LabVIEW和LabVIEW RT的安裝包，有關LabVIEW和LabVIEW RT的購買事宜可咨詢NI。)
