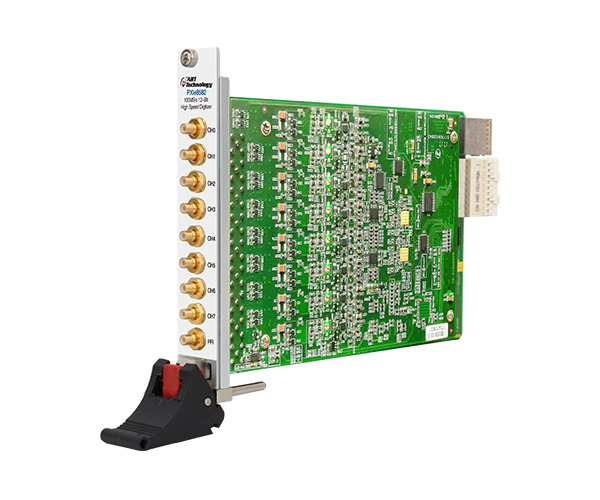

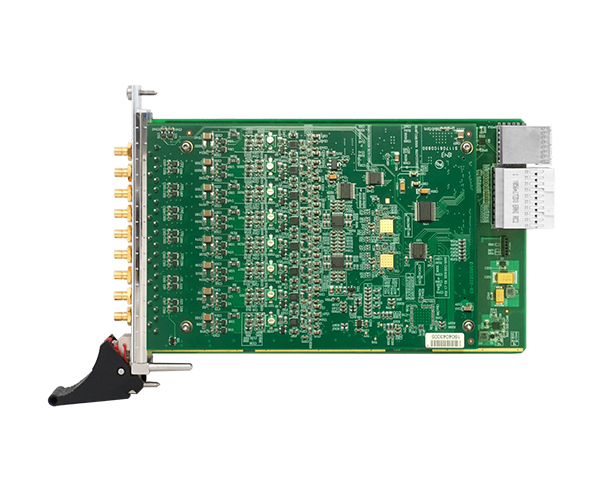

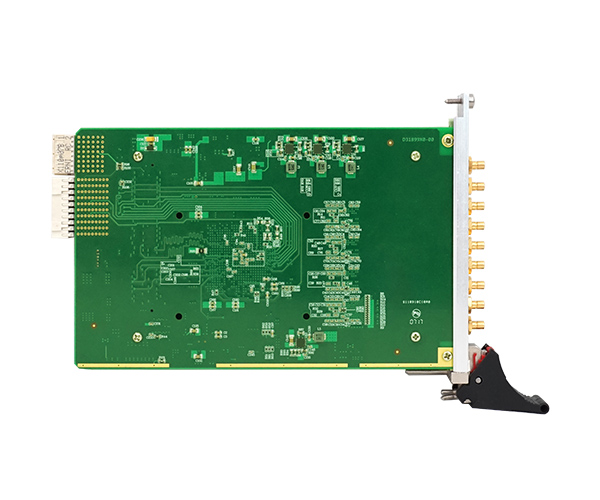

8586

100MS/s12/14/16位8通道同步采樣，50MHz模擬帶寬，與Labview無縫連接，提供圖形化API函數

在線咨詢

AD模擬量輸入	ADC分辨率	12Bit（PXIe8582）/14Bit（PXIe8584）/16Bit（PXIe8586）
	輸入通道	8路單端
	輸入量程	±5V、±1V
	采樣率	高達100MHz
	采樣方式	同步采樣
	存儲器深度	板載2GB內存
	校準方式	軟件自動校準
	耦合方式	直流耦合、交流耦合
	觸發源	軟件觸發、模擬觸發、數字信號觸發、同步信號觸發[TRIG0..7]
	觸發源輸入范圍	ATR輸入范圍	同AD量程
		DTR輸入范圍	標準TTL電平
	輸入阻抗	1MΩ（50Ω可定制）
	模擬帶寬	50MHz (-3dB典型值)
	時鐘源	內部時鐘、外部時鐘

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張

PXIe數字化儀：PXIe8910

PXIe8910是2通道8位2GS/s采樣數字化儀，模塊觸發方式靈活，可設置內部、外部、通道或背板總線等觸發采集，每通道采樣速率為1GS/s，雙通道交織采樣達2GS/s，模擬信號處理可選擇1~2個通道，輸入阻抗50Ω/1MΩ，耦合方式DC/AC，通道多級獨立增益控制，超大范圍電壓偏置等，配合主機和驅動軟件驅動，模擬能方便地捕捉和分析瞬態信號、帶寬模擬信號。
高速數字化儀：PXIe8922

2通道12位500MS/s采樣數字化儀，200MHz模擬帶寬。與Labview無縫連接，提供圖形化API函數。
PXIe8506/8516

4通道單端同步采樣數字化儀，16位高分辨率ADC，40MS/s（PXIe8506）、80 MS/s（PXIe8516）的最大采樣率；與Labview無縫連接，提供圖形化API函數。
PXIe8562/8564/8566

4通道250MS/s采樣率的高速數字化儀，專為入信號高達100MHz的高頻和高動態范圍的信號而設計，與LabVIEW無縫連接，提供圖形化API函數。
PXIe8912A/8914A

250MS/s采樣率，12/14位 2通道同步采樣數字化儀，帶寬300MHz，±1V量程。與Labview無縫連接，提供圖形化API函數。
PXIe8916A

250MS/s采樣率，16位 2通道同步采樣數字化儀，帶寬250MHz，±1V量程。與Labview無縫連接，提供圖形化API函數。
