5653

以太網總線多功能數據采集卡；32路單端/16路差分，12bit，500KS/s異步模擬量輸入；4路，12bit，100KS/s同步模擬量輸出；8路帶緩沖數字I/O，8路可編程I/O及1通道多功能計數器；TCP/IP協議的千兆以太網，可確保采集過程中數據無損傳輸，非常適合長距離高分布測量。

在線咨詢

參數	AI			AO			CTR	DIO
型號	分辨率	采樣速率	通道數	分辨率	采樣速率	通道數	通道數	通道數
NET5650	12bit	500Ksps	32路單端/16路差分	12bit	100Ksps	4路	1路	16路
NET5651	12bit	500Ksps	16路單端/8路差分	12bit	100Ksps	2路	1路	16路
NET5652	12bit	250Ksps	32路單端/16路差分	-	-	0路	1路	16路
NET5653	12bit	250Ksps	16路單端/8路差分	-	-	0路	1路	16路

AI模擬量輸入	ADC分辨率	12bit
	采樣范圍	±10V、±5V、±2V、±1V
	采樣速率	NET5650/ NET5651單通道最大500KS/s NET5652/ NET5653單通道最大250KS/s
	通道掃描模式	異步循環掃描
	采集模式	按需單點采樣、有限點采樣、連續采樣
	存儲器深度	內置DDR3，最大緩存128MB
	觸發源	軟件強制觸發、模擬觸發、數字觸發
AO模擬量輸出	DAC分辨率	12bit
	最大采集速率	100KS/s
	生成信號范圍	±10V
	驅動能力	10mA
	存儲器深度	內置DDR3，最大緩存128MB
	通道輸出模式	同步輸出
	生成模式	單點（按需）采樣、有限點采樣、連續采樣
	觸發源	軟件強制觸發、DTR數字觸發
DIO	通道	Port0：8路支持帶緩存DIO（P0.<0...7>） Port1：8路PFI（PFI<0...7>/P1）
	電氣標準	TTL兼容
	配置方式	程控I/O方向與狀態
	采樣方式	按需單點采樣、有限點采樣、連續采樣
CTR計數器	計數器功能	CI：邊沿計數、頻率測量、周期測量、半周期測量、脈沖測量、脈寬測量、雙邊沿間隔測量、線性、角度位置測量
CTR計數器	計數器功能	CO：脈沖輸出位置測量

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張

NET5654/5655/5656/5657

以太網總線多功能數據采集卡；32路單端/16路差分，16bit，500KS/s異步模擬量輸入；4路，16bit，100KS/s同步模擬量輸出；8路帶緩沖數字I/O，8路可編程I/O及1通道多功能計數器；TCP/IP協議的千兆以太網，可確保采集過程中數據無損傳輸，非常適合長距離高分布測量。
NET9784A/B

以太網總線多功能數據采集卡；16路，16bit，差分模擬輸入通道，提供2MS/s、1MS/s、500KS/s三種采樣率可選型；支持4路模擬量同步輸出，8路帶緩沖數字I/O，16路可編程I/O及2通道多功能計數器。TCP/IP協議的千兆以太網，可確保采集過程中數據無損傳輸，非常適合長距離高分布測量。

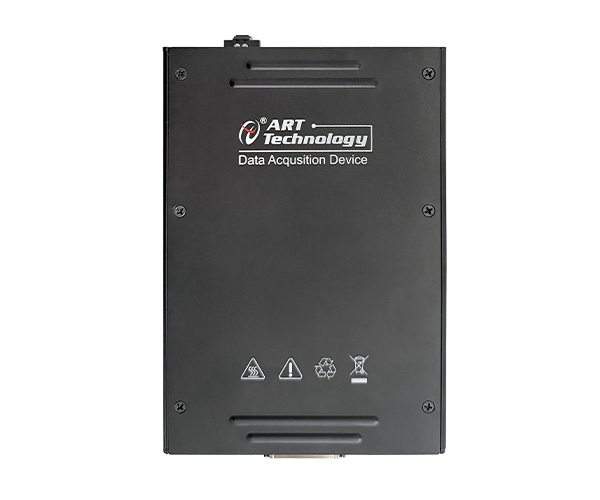

NET5640/5641/5642/5643

以太網總線多功能數據采集卡；64路單端/32路差分，16bit ，2MS/s異步模擬量輸入；4路，16bit，2MS/s同步模擬量輸出；8路帶緩沖數字I/O，16路可編程I/O及2通道多功能計數器；TCP/IP協議的千兆以太網，可確保采集過程中數據無損傳輸，非常適合長距離高分布測量。

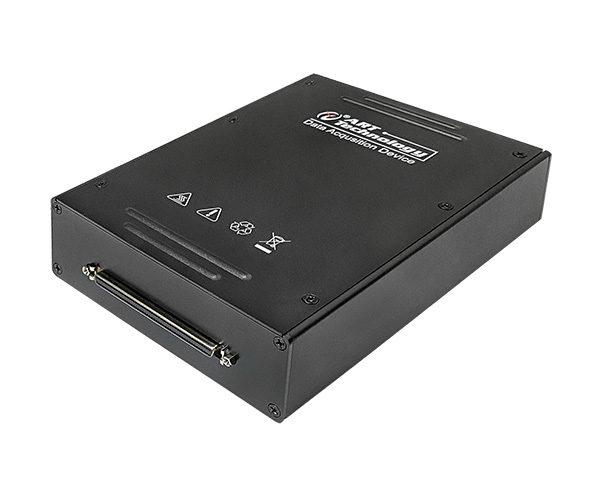

NET5690

NET5690-D3、NET5690-D6 以太網總線高輸入范圍數據采集卡，±30V、±60V兩種輸入范圍可選型，64路單端/32路差分模擬量輸入通道，16bit分辨率，最高250Ksps采樣速率；8路數字I/O通道以及8路PFI復用通道。與Labview無縫連接，提供圖形化API函數。

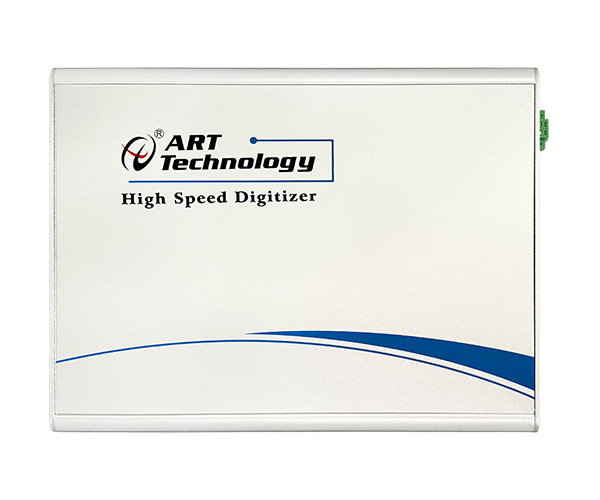

NET9786/A/B

以太網總線多功能同步數據采集卡；16路，18bit，差分模擬輸入通道，提供2MS/s、1MS/s、500KS/s三種采樣率可選型；支持4路模擬量同步輸出，8路帶緩沖數字I/O，16路可編程I/O及2通道多功能計數器。TCP/IP協議的千兆以太網，可確保采集過程中數據無損傳輸，非常適合長距離高分布測量。

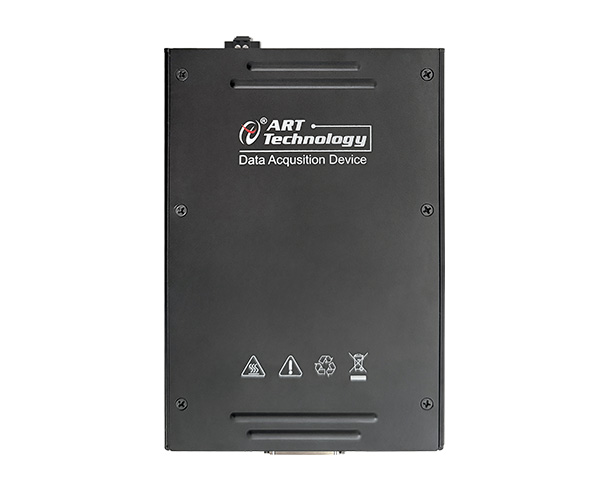

NET9770/A/B
